تکنولوژی DLP؛ نگاهی عمیق به قلب پروژکتورهای دیجیتال

مقدمه؛ انقلاب دیجیتال در دنیای تصویر

تکنولوژی DLP (Digital Light Processing) که توسط شرکت تگزاس اینسترومنتس (Texas Instruments) اختراع و توسعه یافته است، یکی از مهم‌ترین تحولات در تاریخ نمایش تصاویر دیجیتال محسوب می‌شود . این فناوری که نخستین بار در سال ۱۹۸۷ معرفی شد، امروزه不仅在 پروژکتورهای سینمای خانگی و تجاری، بلکه در دستگاه‌های لیتوگرافی پیشرفته برای ساخت تراشه‌های نیمه‌هادی و حتی در چراغ‌های جلوی خودروهای هوشمند نیز کاربرد دارد .

در این مقاله از «تازه‌های تکنولوژی»، به بررسی عمیق اصول عملکرد، نقاط قوت و ضعف، راهکارهای رفع مشکلات قدیمی، و مقایسه DLP با رقبایی مانند 3LCD و LCoS می‌پردازیم.

بخش اول: اصل کار DLP؛ میلیون‌ها آینه در یک تراشه

DMD چیست و چگونه کار می‌کند؟

قلب هر پروژکتور DLP، تراشه‌ای به نام DMD (Digital Micromirror Device) است . این تراشه شامل میلیون‌ها آینه میکروسکوپی است که هر کدام نمایانگر یک پیکسل در تصویر نهایی هستند .

ابعاد این آینه‌ها بسیار کوچک است؛ به عنوان مثال در آخرین نسل تراشه‌های DLP مورد استفاده در صنعت لیتوگرافی، گام پیکسل (فاصله بین مرکز دو آینه مجاور) تنها ۵.۴ میکرومتر است . برای مقایسه، قطر یک تار موی انسان حدود ۷۰ میکرومتر است – یعنی این آینه‌ها بیش از ۱۰ برابر کوچک‌تر از یک تار مو هستند!

نحوه عملکرد DMD:

هر آینه می‌تواند تا چندین هزار بار در ثانیه در دو جهت کج شود :

• حالت روشن (ON): آینه نور را به سمت لنز پروژکتور منعکس می‌کند

• حالت خاموش (OFF): آینه نور را به سمت جاذب نور (یک سطح سیاه در داخل دستگاه) منعکس می‌کند

با تغییر مکرر حالت این آینه‌ها، شدت نور هر پیکسل کنترل می‌شود. هر چه آینه مدت بیشتری در حالت روشن بماند، آن پیکسل روشن‌تر دیده می‌شود.

نقش کلیدی حافظه SRAM

هر آینه DMD به یک سلول حافظه SRAM (Static Random Access Memory) در زیر خود متصل است . این حافظه وضعیت آینه را کنترل می‌کند. مهم‌ترین مزیت این طراحی، عدم نیاز به تبدیل دیجیتال به آنالوگ است – سیگنال دیجیتال مستقیماً آینه را کنترل می‌کند . این ویژگی یکی از دلایل اصلی وضوح فوق‌العاده و پاسخگویی سریع DLP است.

بخش دوم: از نور سفید تا تصویر رنگی – نقش چرخه رنگ

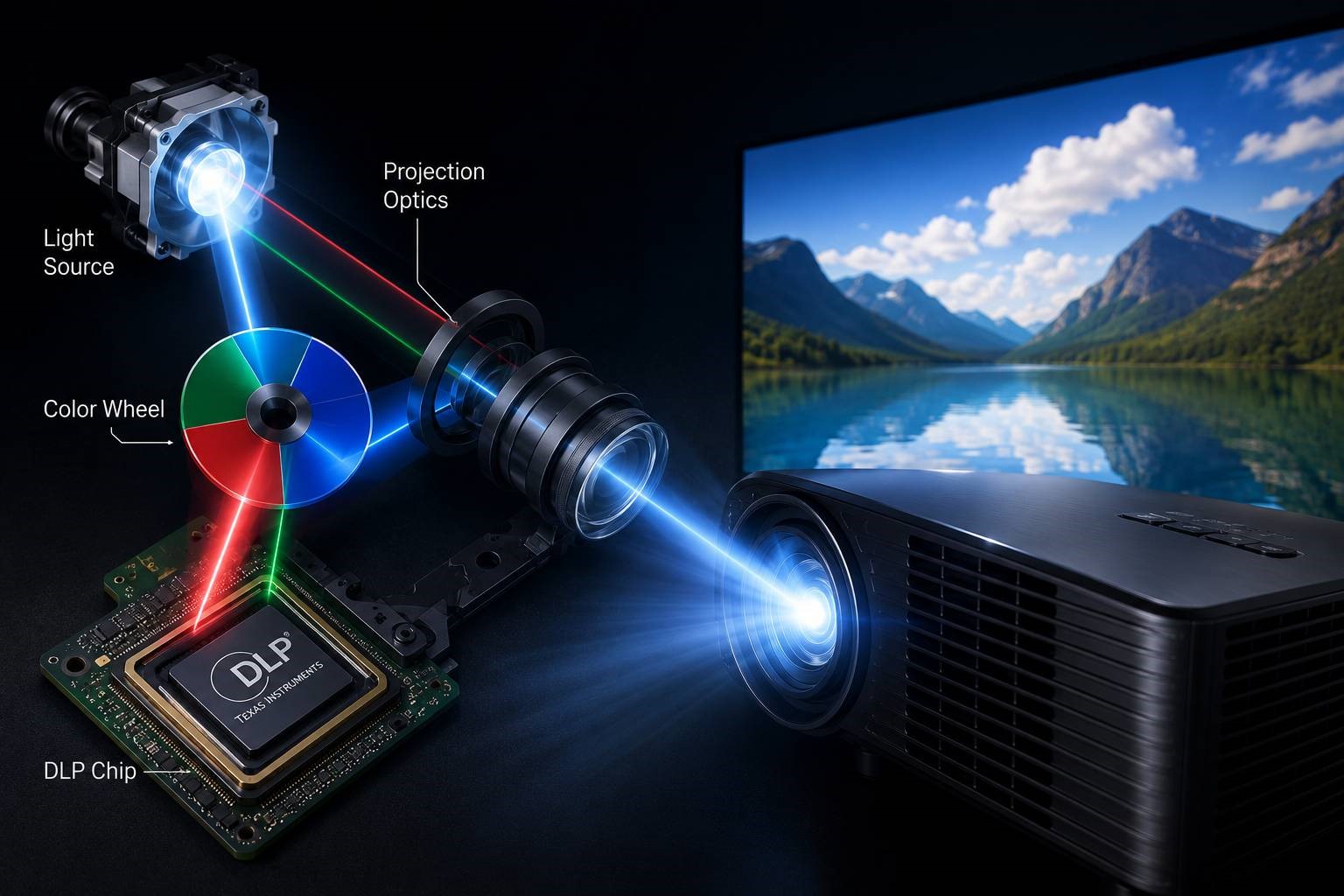

پروژکتورهای DLP تک‌تراشه (1DLP) که رایج‌ترین نوع هستند، تنها یک تراشه DMD دارند. اما این یک تراشه چگونه تصاویر رنگی تولید می‌کند؟ پاسخ در چرخه رنگ (Color Wheel) نهفته است .

چرخه رنگ چگونه کار می‌کند؟

چرخه رنگ یک دیسک دوار با بخش‌های رنگی مختلف (معمولاً قرمز، سبز، آبی و گاهی سفید، زرد یا فیروزه‌ای) است . این چرخه با سرعت بسیار بالا (تا ۳۶۰ دور در ثانیه) می‌چرخد و نوری که از لامپ یا منبع لیزر فسفری می‌آید را به ترتیب به رنگ‌های مختلف فیلتر می‌کند .

فرآیند تولید رنگ در 1DLP:

۱. چرخه رنگ در حال چرخش، نور سفید را به ترتیب به قرمز، سبز و آبی تبدیل می‌کند
۲. DMD همزمان با چرخش چرخه رنگ، آینه‌های خود را برای هر رنگ تنظیم می‌کند
۳. مغز انسان این رنگ‌های متوالی را ترکیب کرده و یک تصویر رنگی کامل می‌بیند

تکامل چرخه رنگ؛ از ۳ بخش تا ۸ بخش

نسل‌های جدیدتر چرخه‌های رنگ با طراحی بهینه و سرعت چرخش بالاتر توانسته‌اند پدیده رنگین‌کمانی را تا حد زیادی کاهش دهند .

بخش سوم: دو معماری اصلی – 1DLP در مقابل 3DLP

پروژکتورهای DLP در دو معماری اصلی تولید می‌شوند:

1DLP (تک تراشه)

رایج‌ترین و مقرون‌به‌صرفه‌ترین نوع. با یک تراشه DMD و یک چرخه رنگ کار می‌کند.

مزایا:

• قیمت مناسب‌تر

• ابعاد کوچک‌تر و وزن کمتر

• مصرف انرژی پایین‌تر

معایب:

• پتانسیل پدیده رنگین‌کمانی (Rainbow Effect)

• افت روشنایی در تصاویر رنگی نسبت به سیاه‌وسفید

3DLP (سه تراشه)

پروژکتورهای حرفه‌ای و سینمایی از سه تراشه DMD مجزا استفاده می‌کنند – یکی برای هر رنگ اصلی (قرمز، سبز، آبی) .

مزایا:

• بدون چرخه رنگ – به طور کامل پدیده رنگین‌کمانی را حذف می‌کند

• راندمان نوری و روشنایی بسیار بالاتر

• کیفیت رنگ و کنتراست عالی

معایب:

• قیمت بسیار بالا

• ابعاد و وزن زیاد

• مصرف انرژی بیشتر

بخش چهارم: پدیده رنگین‌کمانی (Rainbow Effect) – علت و درمان

یکی از معروف‌ترین چالش‌های فناوری DLP تک‌تراشه، پدیده رنگین‌کمانی یا RBE است – دیدن فلش‌های رنگی قرمز، سبز و آبی در لبه‌های اشیاء متحرک یا صحنه‌های با کنتراست بالا .

علت علمی

پدیده رنگین‌کمانی نتیجه روش تولید رنگ متوالی (Sequential Color) در پروژکتورهای 1DLP است . مغز انسان معمولاً رنگ‌های متوالی را ترکیب می‌کند. اما هنگامی که چشم به سرعت حرکت می‌کند (پدیده‌ای به نام Saccadic Movement)، رنگ‌ها به درستی روی شبکیه ترکیب نمی‌شوند و بیننده فلش‌های رنگی را مشاهده می‌کند .

چه کسانی آن را می‌بینند؟

حساسیت به پدیده رنگین‌کمانی در افراد مختلف بسیار متفاوت است :

• حدود ۸۵-۹۰٪ مردم آن را اصلاً نمی‌بینند یا بسیار نادر متوجه می‌شوند

• حدود ۱۰-۱۵٪ افراد آن را می‌بینند و ممکن است آزاردهنده باشد

عوامل تشدیدکننده عبارتند از:

• تماشا در اتاق کاملاً تاریک

• صحنه‌های با کنتراست بالا (مثل متن سفید روی پس‌زمینه سیاه)

• حرکت سریع چشم در صفحه

راهکارهای مدرن برای رفع مشکل

تگزاس اینسترومنتس و تولیدکنندگان پروژکتور راهکارهای متعددی برای کاهش RBE ارائه داده‌اند :

۱. چرخه‌های رنگ با سرعت بالاتر (افزایش نرخ تازه‌سازی)
نسل‌های جدید چرخه‌های رنگ با سرعت ۲۴۰ تا ۳۶۰ هرتز کار می‌کنند. سرعت بالاتر به معنای تکرار بیشتر رنگ‌ها در واحد زمان و کاهش مدت زمان در معرض دید هر رنگ است . تست‌ها نشان می‌دهد در نرخ‌های بالای ۳۰۰ هرتز، عملاً اکثر افراد دیگر RBE را مشاهده نمی‌کنند .

۲. چرخه‌های ۶ بخشی (RGBRGB)
بجای یک بار نمایش RGB در هر دور، دو بار نمایش می‌دهد. هر رنگ با دو برابر فرکانس ظاهر می‌شود، که به طور چشمگیری RBE را کاهش می‌دهد .

۳. فناوری BrilliantColor (رنگ‌های ثانویه)
اضافه کردن رنگ‌های ثانویه (فیروزه‌ای، سرخابی، زرد) به چرخه رنگ، کیفیت رنگ را بهبود می‌بخشد و RBE را کاهش می‌دهد .

۴. منبع نور LED و RGB لیزر – پیشرفته‌ترین راهکار
مهم‌ترین تحول در کاهش RBE، حذف کامل چرخه رنگ با استفاده از منابع نور LED و RGB لیزر است .

LED و RGB لیزر برخلاف لامپ، می‌توانند با سرعت بسیار بالاتری خاموش و روشن شوند:

• سرعت سوئیچینگ رنگ در LED و RGB لیزر تا ۶ برابر سریع‌تر از سیستم‌های قدیمی است

• این فناوری‌ها عملاً RBE را به سطحی می‌رسانند که برای همه بینندگان غیرقابل تشخیص است

بخش پنجم: مقایسه تکنولوژی DLP با رقبا

DLP در مقابل 3LCD

DLP در مقابل LCoS (D-ILA / SXRD)

LCoS (Liquid Crystal on Silicon) که در برندهای JVC با نام D-ILA و در سونی با نام SXRD شناخته می‌شود، تکنولوژی رده بالای سینمای خانگی است .

بخش ششم: DLP 4K – حقیقت در مورد ۸.۳ میلیون پیکسل

یکی از نقاط قوت مهم DLP در سال‌های اخیر، قابلیت ارائه 4K واقعی است. تگزاس اینسترومنتس با فناوری XPR (eXpanded Pixel Resolution) توانسته با تراشه‌های DMD با رزولوشن پایین‌تر، تصویر ۴K واقعی با ۸.۳ میلیون پیکسل تولید کند .

XPR چگونه کار می‌کند؟

۱. تراشه DMD یک فریم ۴K را به چهار زیر-فریم ۱۰۸۰p تقسیم می‌کند
۲. یک محرک (Actuator) نوری، هر زیر-فریم را در یک چهارم پیکسل جابه‌جا می‌کند
۳. چشم انسان این چهار تصویر را ترکیب کرده و یک تصویر ۴K کامل با ۸.۳ میلیون پیکسل می‌بیند

طبق تعریف انجمن فناوری مصرف‌کننده آمریکا (CTA)، یک نمایشگر 4K واقعی باید دارای موارد زیر باشد :

• حداقل ۸.۳ میلیون پیکسل قابل آدرس‌دهی مجزا

• نسبت تصویر ۱۶:۹ یا عریض‌تر

پروژکتورهای DLP 4K با فناوری XPR کاملاً این استاندارد را رعایت می‌کنند.

مقایسه با رقبا در نمایش 4K

بخش هفتم: کاربردهای فراتر از پروژکتور

تکنولوژی DLP تگزاس اینسترومنتس فراتر از پروژکتورهای نمایشی رفته و در صنایع پیشرفته دیگر نیز کاربرد پیدا کرده است.

لیتوگرافی دیجیتال و ساخت تراشه

جدیدترین محصول TI در این حوزه، تراشه DLP991UUV است که برای سیستم‌های لیتوگرافی بدون ماسک (Maskless Digital Lithography) طراحی شده است .

این تراشه با ویژگی‌های خیره‌کننده‌اش تحولی در تولید پیشرفته‌ترین تراشه‌ها ایجاد کرده است:

• ۸.۹ میلیون پیکسل (بیش از 4K)

• سرعت پردازش ۱۱۰ گیگاپیکسل در ثانیه

• گام پیکسل ۵.۴ میکرومتر

• توان عملیاتی ۲۲.۵ وات بر سانتی‌متر مربع در طول موج ۴۰۵ نانومتر

این فناوری به تولیدکنندگان اجازه می‌دهد بدون نیاز به ماسک‌های فوتولیتوگرافی گران‌قیمت، مدارهای پیچیده را روی تراشه‌ها حک کنند . این قابلیت برای تولید پکیج‌های پیشرفته (Advanced Packaging) مورد استفاده در سیستم‌های هوش مصنوعی، مراکز داده و شبکه‌های 5G حیاتی است .

جمع‌بندی نهایی

تکنولوژی DLP که توسط تگزاس اینسترومنتس معرفی شد، با معماری مبتنی بر میلیون‌ها آینه میکروسکوپی، رویکردی منحصربه‌فرد برای تولید تصاویر دیجیتال ارائه می‌دهد. نقاط قوت این فناوری شامل وضوح فوق‌العاده، کنتراست بالا، پاسخگویی سریع و قابلیت ارائه 4K واقعی است که آن را به گزینه‌ای ایده‌آل برای پروژکتورهای سینمای خانگی و تجاری تبدیل کرده است .

نقاط ضعف اصلی DLP (به‌ویژه در نسخه تک‌تراشه) به گفته منتقدان عبارتند از:

• پدیده رنگین‌کمانی (Rainbow Effect) – هرچند با فناوری‌های مدرن مانند LED و RGB لیزر تا حد زیادی برطرف شده است

• افت روشنایی تصاویر رنگی نسبت به سیاه‌وسفید در مدل‌های چرخه‌دار

آینده DLP با پیشرفت‌های چشمگیری روبرو خواهد بود:

منابع نور مدرن (LED، RGB لیزر) و چرخه‌های رنگ با سرعت بالا، پدیده رنگین‌کمانی را به تدریج به تاریخ می‌سپارند . تکنولوژی XPR امکان ارائه 4K واقعی را در قیمت‌های مقرون‌به‌صرفه ممکن کرده است . علاوه بر این، کاربردهای فراتر از نمایش، مانند لیتوگرافی دیجیتال، نشان می‌دهد که DLP یک پلتفرم فناوری بنیادین با پتانسیل رشد بالا در صنایع مختلف است .

توصیه نهایی برای خرید:
اگر به وضوح، شارپنس و کنتراست بالا اهمیت می‌دهید، DLP انتخاب مناسبی است. اگر حساسیت به پدیده رنگین‌کمانی دارید یا در محیط‌های بسیار تاریک تماشا می‌کنید، به سراغ مدل‌های 3DLP یا DLP با منبع نور RGB لیزر بروید و یا از فناوری 3LCD/LCoS استفاده کنید .
