تکنولوژی 3LCD؛ معماری سه‌بعدی رنگ در پروژکتورهای دیجیتال

مقدمه؛ تولد یک استاندارد در دنیای تصویر

تکنولوژی 3LCD که مخفف Three-Liquid Crystal Display (نمایشگر سه‌بعدی کریستال مایع) است، یکی از دو فناوری اصلی در ساخت پروژکتورهای دیجیتال مدرن به شمار می‌رود . این فناوری توسط شرکت ژاپنی اپسون (Epson) در دهه ۱۹۸۰ توسعه و اصلاح شد و نخستین بار در سال ۱۹۸۸ برای استفاده در پروژکتورها مجوز گرفت. در ژانویه ۱۹۸۹، اپسون اولین پروژکتور مجهز به 3LCD خود با نام VPJ-700 را روانه بازار کرد .

اگرچه مالکیت این فناوری همچنان در اختیار اپسون است،但 توسط نهادی وابسته با نام «3LCD» بازاریابی می‌شود که کنسرسیومی از تولیدکنندگان پروژکتور از سراسر جهان است . تا به امروز، حدود ۴۰ برند مختلف در سراسر جهان از تکنولوژی 3LCD در محصولات خود استفاده می‌کنند . بر اساس آمارهای سال ۲۰۰۹، پروژکتورهای مبتنی بر 3LCD سهمی حدود ۵۱ درصد از بازار جهانی پروژکتورهای دیجیتال را به خود اختصاص داده بودند .

در این مقاله از «تازه‌های تکنولوژی»، به بررسی عمیق اصول عملکرد، نقاط قوت و ضعف، و کاربردهای این فناوری می‌پردازیم.

بخش اول: نام 3LCD از کجا آمده است؟

همانطور که از نام آن پیداست، تکنولوژی 3LCD نام خود را از سه پنل LCD جداگانه (Three LCD Panels) گرفته است که در قلب موتور تصویرسازی آن قرار دارند . این سه پنل به طور جداگانه مسئول پردازش و نمایش رنگ‌های اصلی قرمز (Red)، سبز (Green) و آبی (Blue) هستند .

برخلاف فناوری‌هایی که از یک تراشه واحد استفاده می‌کنند (مانند DLP تک‌تراشه)، معماری 3LCD بر پایه پردازش همزمان و مجزای هر سه رنگ بنا شده است. این طراحی بنیادین، مزیت‌های کلیدی این فناوری را رقم می‌زند .

بخش دوم: اصول عملکرد 3LCD – گام به گام

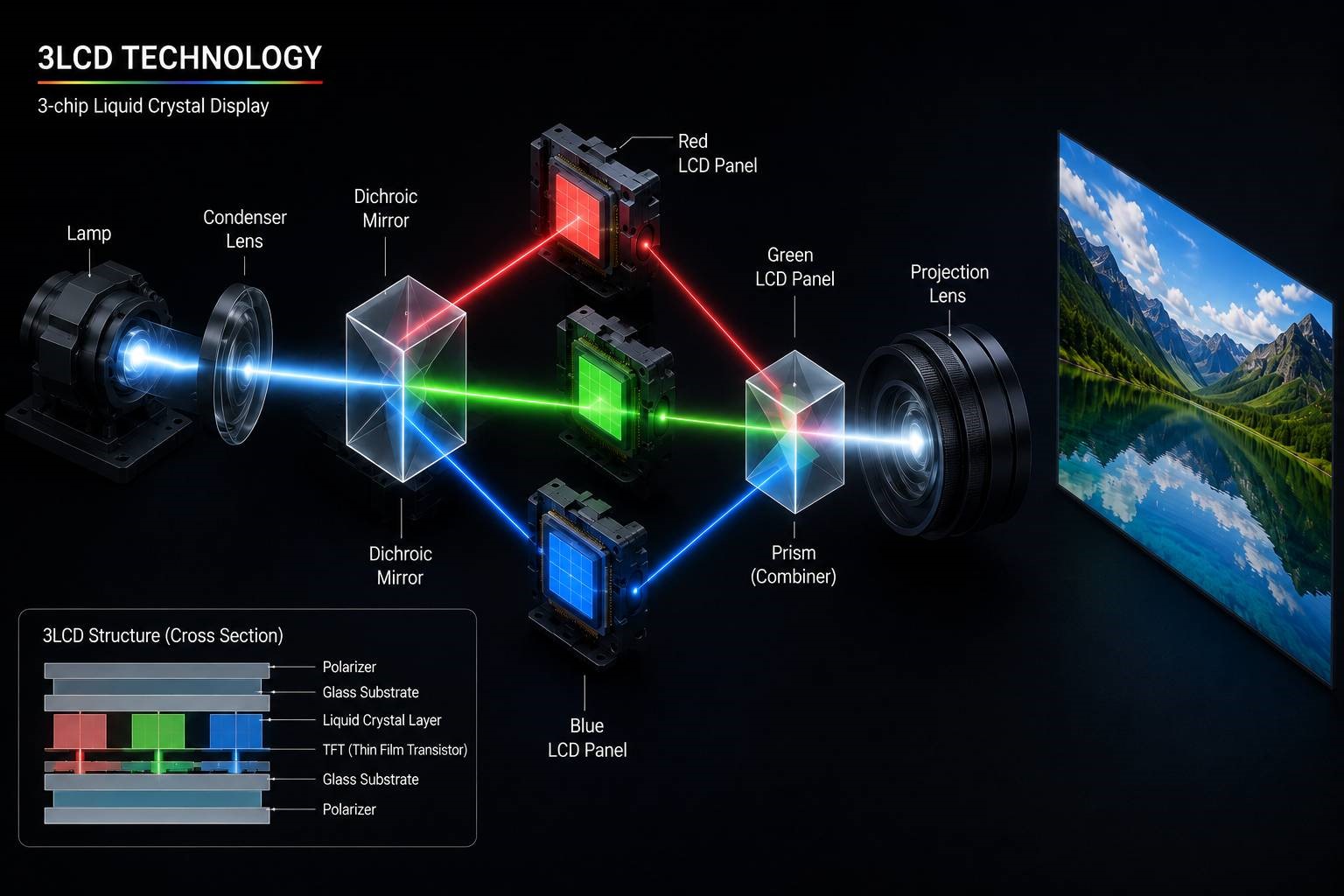

درک نحوه کار 3LCD نیازمند دنبال کردن مسیر نور از لحظه ورود به دستگاه تا خروج نهایی از لنز است. این فرآیند را می‌توان در چهار مرحله اصلی خلاصه کرد.

۱. تفکیک نور سفید به سه رنگ اصلی (Color Separation)

همه چیز از منبع نور (لامپ، لیزر یا LED) آغاز می‌شود. نور سفید تولید شده، نخستین گام خود را با عبور از مجموعه‌ای از آینه‌های دو رنگ (Dichroic Mirrors) برمی‌دارد .

آینه دو رنگ چیست و چگونه کار می‌کند؟
این آینه‌ها با لایه نازکی پوشیده شده‌اند که طول موج‌های خاصی از نور را منعکس کرده و بقیه را از خود عبور می‌دهند. با چیدمان دقیق این آینه‌ها در مسیر نور، پرتو سفید اولیه به سه پرتو مجزای قرمز، سبز و آبی تفکیک می‌شود . نکته مهم این است که این فرآیند با حداقل افت نور انجام می‌شود، زیرا به جای جذب نور اضافی، آن را مسیریابی می‌کند.

۲. مدولاسیون نور توسط پنل‌های LCD (Image Generation)

پس از جداسازی، هر یک از سه پرتو رنگی به سمت پنل LCD مخصوص به خود هدایت می‌شود. پنل‌های LCD استفاده شده در این فناوری از نوع پیشرفته HTPS (High-Temperature Poly-Silicon) هستند که توسط اپسون توسعه یافته‌اند .

مزایای پنل‌های HTPS:

• اندازه کوچک در عین حفظ تراکم پیکسلی بالا

• کنتراست عالی و دقت بالا در نمایش جزئیات روشنایی

• قابلیت یکپارچه‌سازی مدارهای درایور

اما این پنل‌ها دقیقا چگونه تصویر را می‌سازند؟ هر پنل LCD از میلیون‌ها پیکسل مجزا تشکیل شده است. هر پیکسل در اصل یک شبکه کریستال مایع است که می‌تواند با اعمال ولتاژ، باز شود تا نور از آن عبور کند یا بسته شود تا نور را مسدود کند .

این فرآیند درست مانند صفحه نمایش یک ساعت دیجیتال قدیمی عمل می‌کند، اما با دقتی میلیون‌ها بار بیشتر. با کنترل دقیق میزان باز و بسته بودن هر پیکسل، شدت روشنایی برای هر نقطه از تصویر در آن رنگ خاص تعیین می‌شود .

۳. بازترکیب نورهای رنگی (Color Recombination)

در این مرحله، سه تصویر مجزا (اما هماهنگ) که توسط پنل‌های LCD ایجاد شده‌اند، وارد یک منشور دو رنگ (Dichroic Prism) می‌شوند. این منشور وظیفه بازترکیب (Recombine) نورهای قرمز، سبز و آبی را در یک پرتو واحد و تمام رنگی بر عهده دارد .

دقت ساخت منشور دو رنگ در این تکنولوژی بسیار حیاتی است. اگر سطوح منشور با دقت بسیار بالایی به هم متصل نشده باشند، تصویر نهایی دچار تاری یا اعوجاج و ایجاد تصاویر مضاعف می‌شود. اپسون از سال‌ها تجربه و فناوری نوری خود برای تولید منشورهایی با کیفیت فوق‌العاده بالا استفاده می‌کند تا تصویری نهایی با کیفیت و شفافیت استثنایی ارائه دهد .

۴. پروجکشن نهایی (Image Projection)

در نهایت، پرتو تمام‌رنگی و یکپارچه از طریق لنز پروژکتور به سمت پرده هدایت شده و تصویر نهایی را ایجاد می‌کند. این تصویر حاصل ترکیب لحظه‌ای و همزمان سه رنگ اصلی است .

بخش سوم: مزایای کلیدی فناوری 3LCD

تکنولوژی 3LCD به دلیل طراحی معماری منحصربه‌فرد خود، مزایای قابل توجهی را به همراه دارد که آن را برای کاربردهای خاص بی‌نظیر می‌کند.

۱. نبود پدیده رنگین‌کمانی (Rainbow Effect)

اساساً روش تولید رنگ در 3LCD با فناوری DLP تک تراشه متفاوت است. در 3LCD، سه رنگ قرمز، سبز و آبی به طور همزمان و دائمی روی پرده حضور دارند . به همین دلیل، اثر رنگین‌کمانی که در DLP تک تراشه در اثر نمایش متوالی رنگ‌ها ایجاد می‌شود، در پروژکتورهای 3LCD به طور کامل حذف می‌شود .

این مزیت برای کاربرانی که به این پدیده حساس هستند یا در محیط‌های کاری با جلسات طولانی، تفاوت بسیار محسوسی ایجاد می‌کند. کمتر شدن خستگی چشم در استفاده طولانی‌مدت از مزایای غیرقابل انکار این فناوری است.

۲. روشنایی رنگی برابر با روشنایی سفید (Equal Color and White Brightness)

این مهم‌ترین مزیت بازاریابی و فنی 3LCD است. در بسیاری از فناوری‌های رقیب (به‌ویژه DLP تک تراشه)، روشنایی اعلام‌شده (بر حسب لومن) معمولاً مربوط به نور سفید است و روشنایی تصاویر رنگی به طور محسوسی کمتر خواهد بود .

اما به دلیل ماهیت همزمان پردازش رنگ‌ها در 3LCD، روشنایی رنگی (Color Brightness) برابر با روشنایی سفید (White Brightness) است . این یعنی تصاویر رنگی، نمودارها، عکس‌ها و محتوای ویدیویی، با همان شدت و پویایی تصاویر سیاه و سفید به نمایش در می‌آیند. طبق ادعای اپسون، 3LCD می‌تواند تا ۳ برابر روشنایی رنگ بهتری نسبت به رقبای DLP تک تراشه ارائه دهد .

۳. تصویری طبیعی، بدون پیکسل‌های قابل مشاهده

از آنجایی که سه پنل LCD مجزا هر رنگ را به طور کامل و همزمان پردازش می‌کنند، تصویر نهایی بسیار طبیعی و چشمنواز خواهد بود. گرادیان‌های رنگی به صورت نرم و بدون پرش و جزئیات تصویر با کیفیت بالا نمایش داده می‌شوند .

۴. طیف رنگی گسترده و متعادل

طیف رنگی یا گستره رنگی (Gamut)، محدوده رنگ‌هایی است که یک پروژکتور قادر به نمایش آن است. 3LCD به دلیل معماری تصویری خود قادر به پوشش گستره رنگی وسیع‌تری است . این به معنای نمایش رنگ‌هایی بسیار نزدیک‌تر به واقعیت در طبیعت است و تجربه بصری غنی‌تری را فراهم می‌کند.

بخش چهارم: معایب و چالش‌های فناوری 3LCD

مانند هر فناوری دیگری، 3LCD نیز با چالش‌هایی همراه است که آگاهی از آن‌ها برای انتخاب آگاهانه ضروری است.

۱. نیاز به تعمیر و نگهداری دوره‌ای

پروژکتورهای 3LCD دارای ساختاری با جریان هوای باز در موتور تصویری خود هستند. به همین دلیل، در معرض نفوذ گرد و غبار هستند که می‌تواند بر روی پنل‌های LCD نشسته و لکه‌هایی را روی تصویر نهایی ایجاد کند . برای مقابله با این مشکل، این پروژکتورها مجهز به فیلترهای هوا (Air Filters) هستند.

نکته مهم: این فیلترها نیاز به تمیزکاری دوره‌ای (هر چند صد ساعت استفاده) و تعویض سالیانه دارند. گرفتگی فیلتر نه تنها باعث کاهش کیفیت تصویر می‌شود، بلکه مانع از خروج گرمای تولید شده توسط لامپ شده و فشار بیشتری به سیستم خنک‌کننده وارد می‌کند که این موضوع می‌تواند منجر به افزایش صدای فن و در درازمدت کاهش عمر مفید دستگاه شود .

۲. احتمال زردی تصویر در درازمدت

طبق بررسی‌های تخصصی، پنل‌های LCD در پروژکتورهای 3LCD ممکن است در طولانی‌مدت و در اثر حرارت و نوردهی مداوم، دچار تخریب شده و به سمت زردی گرایش پیدا کنند . این موضوع به کیفیت ساخت اولیه پنل‌ها و سیستم خنک‌کننده دستگاه بستگی دارد، اما به عنوان یک نکته در مقایسه با DLP مطرح می‌شود که معمولاً از ثبات رنگ بهتری در درازمدت برخوردار است.

۳. ابعاد بزرگتر و وزن بالاتر

معماری سه پنل مجزا در کنار سیستم فیلتراسیون هوا، به طور طبیعی نیازمند فضای فیزیکی بیشتری است. در نتیجه، پروژکتورهای 3LCD در مقایسه با رقبای DLP خود با قدرت و روشنایی مشابه، معمولاً بزرگ‌تر، سنگین‌تر و کمتر قابل حمل هستند .

۴. کنتراست پایین‌تر در صحنه‌های تاریک

یکی از مواردی که اغلب در مقایسه‌ها به عنوان نقطه ضعف 3LCD ذکر می‌شود، نسبت کنتراست نهایی (به‌ویژه در صحنه‌های بسیار تاریک) است. به طور کلی، DLP به دلیل نحوه عملکرد آینه‌ها در ایجاد مشکی مطلق، معمولاً از کنتراست بالاتری برخوردار است . هرچند نسل‌های جدید 3LCD با بهبود فناوری پنل‌ها و استفاده از منابع نور لیزری، این شکاف را تا حد زیادی پر کرده‌اند، اما هنوز هم DLP در این زمینه برتری دارد.

بخش پنجم: 3LCD در مقابل DLP – راهنمای انتخاب

بازار پروژکتورها عمدتاً تحت سلطه دو فناوری 3LCD و DLP است. انتخاب بین این دو به نیاز خاص کاربر و محیط استفاده بستگی دارد. جدول زیر خلاصه‌ای از مهم‌ترین تفاوت‌ها را ارائه می‌دهد:

بخش ششم: کاربردهای مناسب تکنولوژی 3LCD

با توجه به مزایا و معایب ذکر شده، پروژکتورهای 3LCD برای کاربردهای زیر ایده‌آل هستند:

۱. محیط‌های آموزشی (کلاس‌های درس و آمفی‌تئاترها)

در کلاس‌های درس، معمولاً نمی‌توانید محیط را کاملاً تاریک کنید و محتوای درسی (که اغلب نمودارها و عکس‌های رنگی است) باید با کیفیت عالی دیده شود . روشنایی رنگی بالای 3LCD و نبود پدیده رنگین‌کمانی (که می‌تواند برای دانش‌آموزان خسته‌کننده باشد) آن را به گزینه‌ای ایده‌آل تبدیل کرده است.

۲. فضاهای کسب و کار (اتاق جلسات و کنفرانس)

مشابه محیط آموزشی، اتاق جلسات نیز اغلب با نور روشن است و ارائه‌ها و نمودارهای رنگی باید شفاف و پررنگ به نظر برسند . روشنایی رنگی بالا و خوانایی عالی متن‌ها، نقاط قوت اصلی 3LCD در این کاربرد است.

۳. منازل (تماشای تلویزیون، ورزش و بازی‌های معمولی)

برای استفاده در اتاق نشیمن منزل که همیشه نمی‌توان آن را تاریک کرد، روشنایی رنگی بالای 3LCD مزیت بزرگی محسوب می‌شود. رنگ‌های زنده و روانی تصویر و به خصوص نبود پدیده رنگین‌کمانی در حین تماشای مسابقات ورزشی با حرکت سریع توپ، تجربه لذت‌بخشی را فراهم می‌کند .

بخش هفتم: نوآوری‌های مدرن – تکامل 3LCD در عصر لیزر

فناوری 3LCD متوقف نشده و پیشرفت‌های قابل توجهی داشته است. جدیدترین نوآوری اپسون با نام «سه‌بعدی سه رنگ، موتور تمام رنگی» یا «سه تراشه و سه منبع نوری» را می‌توان تحول مهمی در این فناوری دانست.

در نسل قبلی، 3LCD از یک منبع نور سفید استفاده می‌کرد که باید به سه رنگ تجزیه می‌شد. اما در جدیدترین معماری اپسون که تحت عنوان «Three-Chip/Three-Light Source» معرفی شده، این فرآیند حذف و از سه منبع نور مجزا برای سه رنگ اصلی قرمز، سبز و آبی استفاده می‌شود .

مزایای این نوآوری:

• تولید رنگ مستقیم: هر منبع نور مستقیماً به پنل LCD مخصوص خود می‌تابد و فرآیند تجزیه نور سفید حذف و مسیر نوری ساده‌تر و کارآمدتر می‌شود.

• کاهش حجم موتور نوری تا ۴۰ درصد

• کاهش اتلاف انرژی: در حالی که در روش سنتی حدود ۱۸ درصد نور اتلاف می‌شد، در سیستم جدید این مقدار به حدود ۱ درصد کاهش یافته است

• کاهش وزن و ابعاد: این فناوری جدید راه را برای تولید پروژکتورهای جمع و جورتر با کیفیت تصویر استثنایی باز کرده است.

جمع‌بندی نهایی

تکنولوژی 3LCD یک فناوری تصویری استثنایی است که با معماری سه پنل مجزا و پردازش همزمان رنگ‌ها، توانسته نقاط قوت بی‌نظیری را به دست آورد. مزیت اصلی آن روشنایی رنگی بسیار بالا و حذف کامل پدیده رنگین‌کمانی است و به همین دلیل گزینه‌ای ایده‌آل برای محیط‌های روشن (آموزشی، تجاری و استفاده خانگی در اتاق نشیمن) به شمار می‌رود.

نقاط قوت کلیدی 3LCD:

1. روشنایی رنگی برابر با روشنایی سفید – ایده‌آل برای فضاهای روشن

2. حذف کامل پدیده رنگین‌کمانی – رهایی از خستگی چشم

3. طیف رنگی گسترده و طبیعی – تجربه بصری غنی‌تر

4. تصویری روان و بدون پیکسل‌های قابل مشاهده – کیفیت عالی در نمایش متن و جزئیات

نقاط ضعف اصلی 3LCD:

1. نیاز به نگهداری دوره‌ای (تمیزکاری فیلتر هوا)

2. ابعاد و وزن بزرگ‌تر نسبت به رقبای DLP همرده

3. کنتراست پایین‌تر در صحنه‌های بسیار تاریک در مقایسه با DLP

چه کسانی باید 3LCD را انتخاب کنند؟
اگر اولویت اصلی شما روشنایی و پویایی رنگ‌ها و عدم وجود هرگونه پدیده رنگین‌کمانی است، به‌ویژه در محیط‌های روشن، و از انجام نگهداری دوره‌ای هر چند صد ساعت یک بار ابایی ندارید، 3LCD انتخاب برتر و بدون رقیبی برای شما خواهد بود.

برای مشاوره خرید و اطلاع از قیمت پروژکتورهای 3LCD موجود در بازار ایران، با کارشناسان ما تماس بگیرید.

====================================================================

تاریخ انتشار: اردیبهشت ۱۴۰۵

منابع: Wikipedia، ViewSonic Library، Epson، TimeLine ProAV، Coolblue، Fortress، CSDN Blog
