سیستم خنککننده پروژکتور؛ چرا Heat Pipe و Heat Sink کیفیت و طول عمر دستگاه را تعیین میکنند؟
وقتی صحبت از خرید پروژکتور میشود، اغلب توجهها روی روشنایی، رزولوشن و کنتراست متمرکز است؛ اما یکی از مهمترین فاکتورهای فنی که کمتر به آن پرداخته میشود، سیستم خنککننده دستگاه است. نوع خنککننده مستقیماً روی سه چیز اثر میگذارد: مقاومت در برابر گردوغبار، میزان نویز و طول عمر واقعی منبع نور. در این مقاله بررسی میکنیم که فناوریهای مختلف خنککننده در پروژکتورها چگونه کار میکنند و کدامیک برای چه کاربردی مناسبتر است.
چرا اصلاً خنککننده در پروژکتور اینقدر مهم است؟
منابع نور پروژکتور — چه لامپ سنتی، چه دیودهای لیزری — هنگام کار مقدار زیادی گرما تولید میکنند. اگر این گرما بهدرستی دفع نشود:
- طول عمر منبع نور بهشدت کاهش مییابد
- طول موج نور ساطعشده از دیودهای لیزری ممکن است دستخوش تغییر شود و روی دقت رنگ اثر بگذارد
- سایر قطعات حساس نوری و الکترونیکی مجاور منبع نور (مانند تراشه DMD) در معرض آسیب حرارتی قرار میگیرند
- در موارد شدید، دستگاه بهصورت خودکار خاموش میشود تا از آسیب دائمی جلوگیری شود
به همین دلیل، طراحی خنککننده در پروژکتورهای حرفهای و نمایشگاهی بهاندازه طراحی تراشه تصویر، مورد توجه مهندسان قرار میگیرد.
روش اول: خنککننده مبتنی بر Heat Sink (فن مستقیم)
سادهترین و رایجترین روش خنکسازی، استفاده از رادیاتور فلزی (Heat Sink) همراه با فن است. در این طراحی:
- بلوکهای فلزی (معمولاً از جنس آلومینیوم یا مس) مستقیماً به منبع گرما (دیود لیزری یا لامپ) متصل میشوند.
- فنها هوای خنک را روی پرههای این رادیاتور عبور میدهند تا گرما به هوای محیط منتقل شود.
- برای دفع گرمای کافی، این سیستم معمولاً نیاز به جریان هوای نسبتاً قوی از داخل محفظه نوری به بیرون دارد.
مزایا:
- ساخت سادهتر و هزینه پایینتر
- معمولاً وزن کلی دستگاه کمتر است
معایب:
- چون هوا باید مستقیماً از کنار قطعات نوری عبور کند، ریسک ورود گردوغبار به محفظه نوری بیشتر است
- در محیطهای پرگردوغبار (نمایشگاهها، کارخانهها، سالنهای شلوغ)، تجمع گردوغبار روی سطوح نوری میتواند بهمرور کیفیت تصویر را کاهش دهد
روش دوم: خنککننده مبتنی بر Heat Pipe (لوله حرارتی)
روش پیشرفتهتر و رایج در پروژکتورهای حرفهای رده بالا، استفاده از لولههای حرارتی (Heat Pipe) است. این فناوری بر پایه یک اصل فیزیکی هوشمندانه کار میکند:
- یک لوله مسی کاملاً آببندیشده حاوی مقدار کمی مایع انتقالدهنده حرارت است.
- در نقطهای که این لوله به منبع گرما (مثلاً دیود لیزری) متصل است، مایع داخل لوله تبخیر میشود.
- بخار تولیدشده به سمت انتهای خنکتر لوله حرکت میکند.
- در آن نقطه، بخار دوباره میعان پیدا کرده و بهصورت مایع به نقطه شروع بازمیگردد؛ در این فرآیند میعان، گرمای جذبشده آزاد و به یک رادیاتور خارجی (که خارج از محفظه نوری قرار دارد) منتقل میشود.

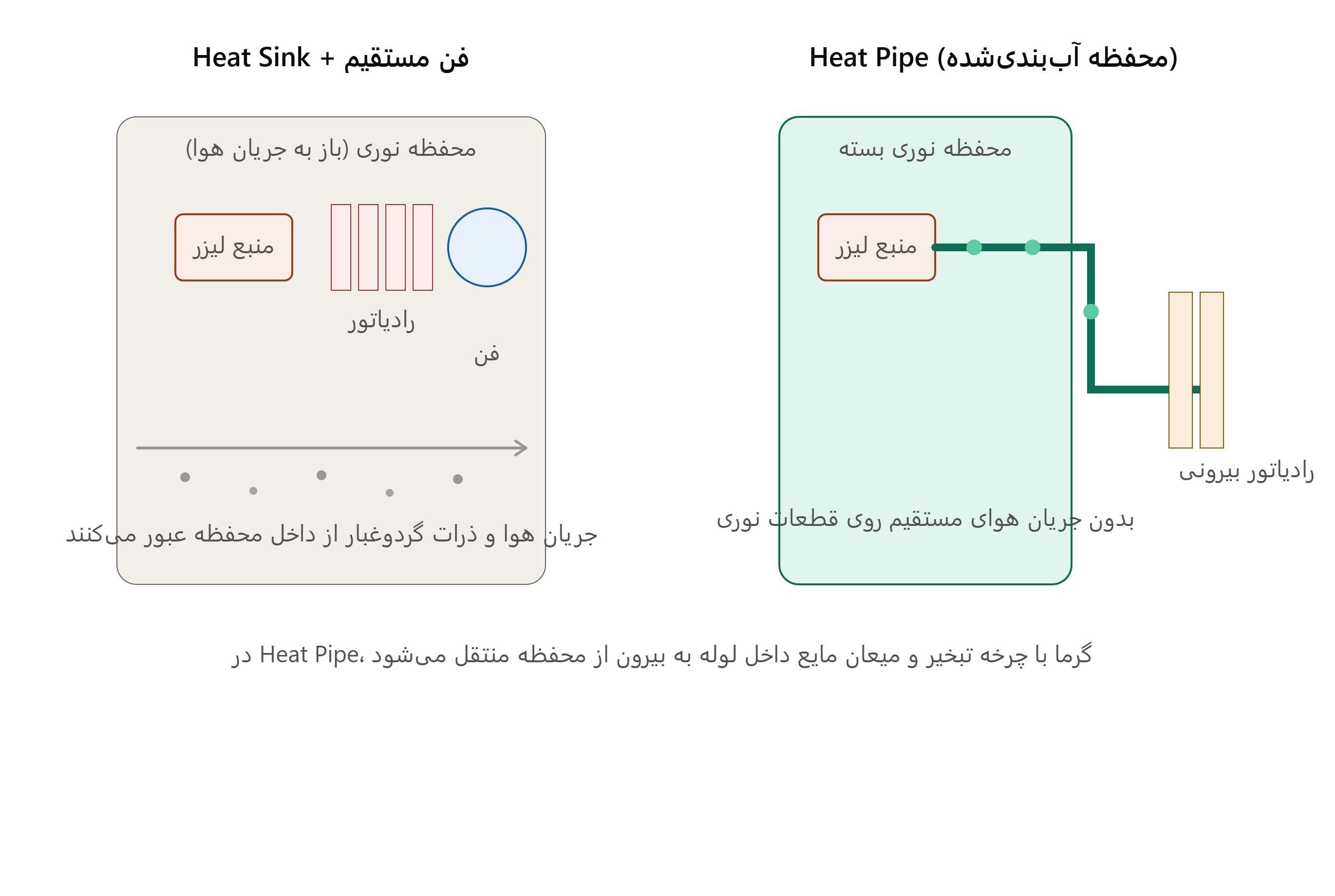

نکته کلیدی اینجاست: چون گرما از طریق این چرخه تبخیر-میعان به بیرون از محفظه نوری اصلی منتقل میشود، دیگر نیازی به عبور مستقیم جریان شدید هوا از کنار قطعات حساس نوری نیست. این یعنی محفظه نوری میتواند بهصورت کامل یا نسبی آببندیشده و ایزوله (Sealed) طراحی شود.
مزایا:
- محفظه نوری قابل آببندی است، در نتیجه مقاومت بهمراتب بالاتری در برابر گردوغبار دارد
- چون وابستگی به جریان هوای شدید کمتر است، معمولاً صدای فن پایینتر است
- ثبات بیشتر در روشنایی و یکنواختی رنگ در بلندمدت، چون قطعات نوری کمتر در معرض آلودگی و افت حرارتی قرار میگیرند
- طول عمر واقعی و قابل اتکاتر برای منبع نور، بهخصوص در کارکرد پیوسته و طولانیمدت
معایب:
- ساخت پیچیدهتر و هزینه تولید بالاتر
- وزن دستگاه معمولاً کمی بیشتر است
روش سوم: خنککننده مایع (Liquid Cooling) — رده فوقحرفهای
در بالاترین رده پروژکتورهای صنعتی و بسیار پرقدرت (که چگالی حرارتی دیودهای لیزری بسیار بالاست)، حتی لولههای حرارتی هم ممکن است کافی نباشند. در این موارد از خنککننده مایع استفاده میشود:
- مایع خنککننده در یک مدار بسته، مستقیماً از کنار بلوکهای حرارتی دیودهای قرمز، سبز و آبی (RGB) عبور میکند.
- این مایع گرما را به یک کندانسور یا واحد خارجی منتقل میکند.
- برخی سیستمهای پیشرفتهتر حتی از یک چرخه کامل شبیه به تهویه مطبوع (کمپرسور، اواپراتور، شیر انبساط الکترونیکی) برای تثبیت دقیق دمای دیودهای لیزری استفاده میکنند.
این روش عمدتاً در پروژکتورهای صنعتی فوققدرتمند (دیتاسنتر رندرینگ، سینمای دیجیتال درجهیک، شبیهسازهای پروازی) دیده میشود و برای کاربر عادی یا حتی اغلب پروژکتورهای نمایشگاهی، ضرورتی ندارد.
جدول مقایسه خلاصه سه روش خنککننده
| ویژگی | Heat Sink + فن | Heat Pipe | خنککننده مایع |
|---|---|---|---|
| مقاومت در برابر گردوغبار | متوسط | بالا | بالا (کاملاً بسته) |
| سطح نویز | معمولاً بالاتر | پایینتر | بسیار پایین (اما پیچیدگی مکانیکی بیشتر) |
| هزینه تولید | پایین | متوسط تا بالا | بسیار بالا |
| مناسب برای | استفاده عمومی، فضاهای کمگردوغبار | نصبهای دائمی، نمایشگاهی، پرقدرت | صنعتی فوقتخصصی، دیتاسنتر رندرینگ |
| وزن نسبی دستگاه | سبکتر | متوسط تا سنگینتر | سنگین (به دلیل پمپ و مدار مایع) |
چرا این موضوع برای انتخاب پروژکتور نمایشگاهی مهم است؟
در پروژکتورهای رده نمایشگاهی و حرفهای (مانند سریهایی که مدلهای بالارده آنها روشنایی بیشتری دارند)، معمولاً مشاهده میشود که مدلهای با روشنایی بالاتر از فناوری Heat Pipe و مدلهای اقتصادیتر از Heat Sink استفاده میکنند. این یک الگوی طراحی منطقی است: هرچه روشنایی و توان مصرفی بالاتر برود، گرمای تولیدی هم بیشتر میشود، و نیاز به مدیریت حرارتی دقیقتر (و مقاومتر در برابر گردوغبار) اهمیت بیشتری پیدا میکند — چون این دستگاهها معمولاً برای نصب دائمی و کارکرد طولانیمدت در محیطهای سختتر (نمایشگاه، موزه، سالن همایش) در نظر گرفته میشوند.
برای خریدار، این یعنی: اگر پروژکتور شما قرار است در یک فضای پرگردوغبار یا برای مدت طولانی بدون دسترسی آسان (مثلاً نصب سقفی دائمی) کار کند، وجود خنککننده Heat Pipe یک مزیت فنی واقعی است، نه صرفاً یک عبارت بازاریابی — چون مستقیماً روی طول عمر و ثبات کیفیت تصویر دستگاه در بلندمدت اثر میگذارد.
سوالات متداول
آیا خنککننده Heat Pipe باعث میشود پروژکتور کاملاً بیصدا باشد؟ خیر، اما معمولاً نویز آن بهطور محسوسی کمتر از سیستمهای Heat Sink با فن مستقیم است، چون وابستگی به جریان هوای شدید کمتر است.
چرا پروژکتورهای ارزانتر معمولاً از Heat Sink استفاده میکنند؟ چون ساخت این سیستم سادهتر و کمهزینهتر است. برای کاربریهای عادی با ساعات کارکرد محدود و محیط نسبتاً تمیز، Heat Sink معمولاً کفایت میکند.
آیا خنککننده مایع برای مصرفکننده عادی یا کسبوکار کوچک قابل توصیه است؟ معمولاً خیر؛ این فناوری برای ردههای فوقصنعتی و پرقدرت طراحی شده و هزینه و پیچیدگی آن برای اکثر کاربردهای نمایشگاهی یا آموزشی معمول، توجیه اقتصادی ندارد.
آیا میتوان از بیرون پروژکتور فهمید از چه سیستم خنککنندهای استفاده میکند؟ معمولاً خیر با نگاه ظاهری، اما در برگه مشخصات فنی (Datasheet) سازنده معمولاً نوع سیستم خنککننده (Heat Pipe یا Heat Sink) بهصراحت ذکر میشود؛ بهتر است قبل از خرید این مورد را بررسی کنید.
